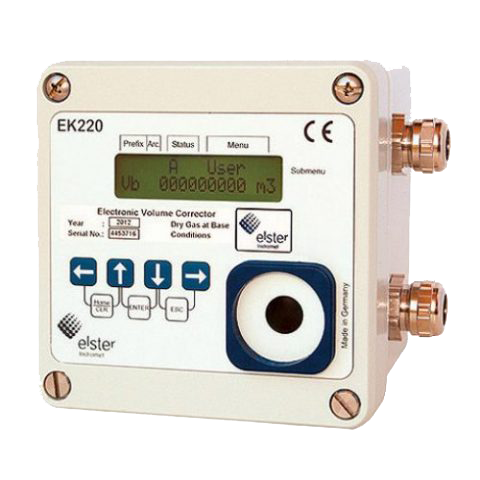

تصحیح کننده حجم گاز مدل EK220

تصحیح کننده دما و فشار گاز ، یک مبدل حجم گاز می باشد که می تواند به چندین صورت پیکربندی شود .

این تصحیح کننده طوری طراحی شده است که بتواند حجم گاز را در شرایط پایه بر حسب حجم در شرایط اندازه گیری که شامل دما ، فشار و ضریب تراکم پذیری می باشد، محاسبه نماید .

ورودی حجم آن یک ورودی فرکانس پایین است که می تواند به هر کنتور گاز ( که مطابق با Ex می باشد ) متصل بشود.

دستگاه  تصحیح کننده دما و فشار گاز مقدار دما , فشار و حجم تصحیح نشده ی گاز مصرفی مشترکین عمده را مستمراً از کنتور دریافت کرده و میزان حجم استاندارد را در هر لحظه محاسبه می نماید .

لازم به ذکر است نصب این دستگاه ها در سیستم های اندازه گیری با ظرفیت 400 و بالاتر الزامی می باشد .

به منظور بالا بردن دقت در اندازه‌گیری گاز مصرفی

لازم است برای کلیه ایستگاه های تقلیل فشار گاز شهری ، روستایی ، واحد های صنعتی و جایگاه های C.N.G، دستگاه های تصحیح کننده دما و فشار تهیه شده و بر روی کنتور های توربینی نصب گردد .

وقتی فشار و دمای گاز ها با نوسان همراه می باشد ، به همان نسبت نیز حجم گاز تغییر می‌کند و کنتور توربینی، از طریق عامل سرعت به این معنا که از طریق برخورد جریان گاز با یک چرخ پره ‌دار و شمردن تعداد دفعات چرخش ، حجم گاز عبوری را اندازه‌گیری می‌کند.

در این دستگاه ها ، از برد الکترونیکی استفاده شده است که به وسیله حس‌ گر ‌هایی که در بخش فشار و دما وجود دارد ، برای استاندارد کردن حجم گاز مورد استفاده ، قرار می‌گیرد .

بنابراین در این رابطه وقتی که فشار و درجه حرارت گاز ثابت نباشد و این دو کمیت نیز متغیر باشند ، خطای زیادی را در اندازه‌ گیری حجم گاز ایجاد می‌کند . بنابراین برای جلوگیری از این خطا از دستگاهی به نام تصحیح کننده استفاده می‌ کنند .

این دستگاه طوری عمل می کند که فشار گاز را به صورت مطلق نشان داده و اندازه ی جریان و حجم عبوری گاز را با شرایط استاندارد محاسبه و گزارش کند.

همچنین این دستگاه ها می تواند بر اساس شرایط فشار و دمای ایستگاه‌ ها علاوه بر صحت و دقت در اندازه‌گیری مصرف گاز، در صورت لزوم اطلاعات مصرف را بر اساس زمان درخواست بصورت روزانه، ماهیانه و سالیانه دریافت و بررسی کند.

دستگاه تصحیح کننده دما و فشار گاز این امکان را برای ما فراهم می آورد که به صورت پیوسته پارامتر هایی از قبیل فشار، دما و حجم گاز را دنبال کنیم .
